Кольца ОНК Гидрокорд™ 110 мм

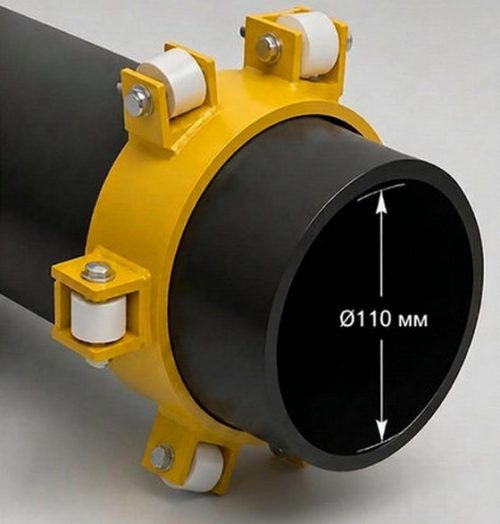

Опорно направляющее кольцо ОНК 110 мм Гидрокорд™ производится по ТУ 25.99.29-006-39926564-2023 и состоит из двух металлических полуколец с диэлектрическими опорами. Данное опорно направляющее кольцо 110 применяется подрядными организациями при прокладке сетей водоснабжения, напорной канализации и защищенных кабельных трасс.
Задачи изделия при монтаже:
- защита изоляции пластиковых труб: когда применяется кольцо ОНК 110 при бестраншейном протягивании магистрали в стальной футляр.
- центровка коммуникаций: создается равномерный зазор для последующего монтажа герметизирующих уплотнителей.
- перенос весовой нагрузки: стандартное опорное кольцо ОНК 110 передает массу трубы и перекачиваемой среды на несущие конструкции, предотвращая деформацию узла.
Чтобы купить опорно-направляющие кольца ОНК 110 мм (предохранительные, изолирующие, диэлектрические) от производителя по выгодной цене, свяжитесь с нами любым удобным способом или оставьте заявку для получения коммерческого предложения.
Документация
Опорно-направляющие кольца ОНК 110 мм: сферы применения

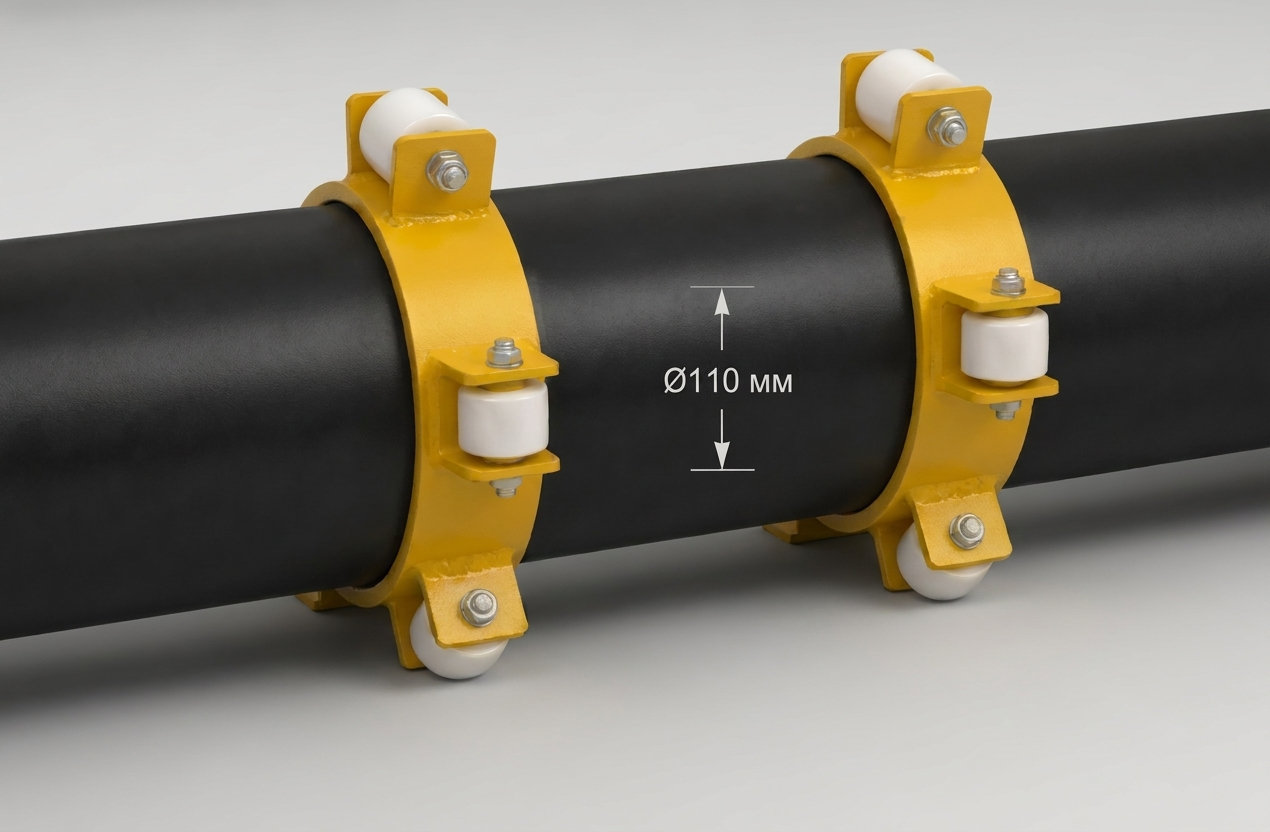

Направляющие кольца ОНК 110 применяются при устройстве вводов в здания, прокладке водопроводов под автомобильными и железными дорогами, а также при организации пересечений коммуникаций. Для переходов с увеличенным расстоянием протаскивания плети мы изготавливаем роликовые опорно направляющие кольца для трубы 110: это решение снижает силу трения о стенки кожуха. Диэлектрический материал опор исключает металлический контакт магистрали с гильзой (обеспечивая сопротивление не менее 0,25 МОм).
Технические характеристики и совместимость с гильзами
Для проходов с нестандартными защитными кожухами мы выпускаем опорно направляющее кольцо ОНК 110 325мм и специализированное опорно направляющее кольцо ОНК 110 315. Каждое кольцо ОНК 110 325 поставляется в комплекте с крепежными метизами (момент затяжки болтов 23–45 Нм). Для прокладки труб, требующей увеличенной высоты диэлектрических опор, производится опорное направляющее кольцо 230 110.
При монтаже на объекте внутренний диаметр футляра должен учитывать толщину стенки рабочей трубы и габариты диэлектрических опор (высота может достигать 130 мм). После центровки трубы в гильзе в свободное пространство устанавливается гермовтулка Гидрокорд™ УКП: она перекрывает доступ грунтовым водам внутрь проходки.
Почему инженеры выбирают Гидрокорд™ ОНК 110 мм
Мы понимаем трудности проектировщиков и монтажников при обустройстве вводов, поэтому заложили в конструкцию максимальную надежность для самых суровых условий (допустимый диапазон температур перекачиваемого продукта составляет от -50°С до +60°С).
Ключевые преимущества для вашего проекта:
-
диэлектрическая изоляция — специальные опоры из пнд или полиамида исключают электрический контакт стального футляра и рабочей трубы (гарантированное сопротивление не менее 0,25 МОм);
-
адаптация под сложные трассы — по вашему запросу изготовим кольца на роликовых опорах для снижения силы трения или добавим крепления для параллельной прокладки кабелей связи;
-
удобство монтажа — модификация 110 мм состоит всего из двух сегментов, что кратно ускоряет сборку прямо на строительной площадке (рекомендуемый момент затяжки болтов составляет 23–45 Нм).
Комплексное решение для герметизации и поставка
При вводе инженерных сетей через фундаменты, ограждающие стены и резервуары требуется комплексный подход. Опорные кольца 110 мм идеально работают в паре с гермовтулками: кольцо забирает на себя вес коммуникаций, а уплотнитель на 100% блокирует доступ грунтовых вод.
Что вы получаете при заказе продукции у нас:
-
готовый к установке комплект — поставляем металлические полукольца, диэлектрические опоры, метизы и защитные прокладки (при наличии в проекте);
-
бесплатная помощь инженеров — наш технический отдел предоставит автоматический калькулятор для точного расчета шага и количества колец на ваш участок;
-
прямые цены от завода — работаем без посредников и отгружаем продукцию точно в срок для бесперебойной работы ваших бригад.
Чтобы купить диэлектрические центрирующие кольца ОНК 110 мм, оставьте заявку прямо сейчас, наши менеджеры оперативно подготовят для вас индивидуальное коммерческое предложение:
